部分回转型阀门配电动装置，该产品是二级齿轮变速配电装蜗轮箱，配上小电装而得到大力矩输出。适用于球阀、蝶阀、旋塞阀等类阀门。特殊型可输出360°转角。
Part of the return valve is equipped with electric device. The product is a two-level gear distribution worm gear box with small electric device to obtain large torque output. Suitable for ball valve, butterfly valve, plug valve and other valves. Special type can output 360° Angle.
| 技术参数 | ||||||||
| 型号 | C8# | C9# | C10# | C11# | C12# | C13# | C14# | C15# |
| 速比 | 318:1 | 378:1 | 396:1 | 486:1 | 486:1 | 600:1 | 600:1 | 600:1 |
| 配对电装 | Z20 | Z30 | Z45 | Z60 | Z90 | Z120 | Z180 | Z250 |
| 输入力矩Nm | 200 | 300 | 450 | 600 | 900 | 1200 | 1800 | 2500 |
| 输出力矩Nm | 10600 | 18900 | 27900 | 72900 | 72900 | 120000 | 180000 | 250000 |
| 旋转行程 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 |
| 限位调整 | ±50 | ±50 | ±50 | ±50 | ±50 | ±50 | ±50 | ±50 |

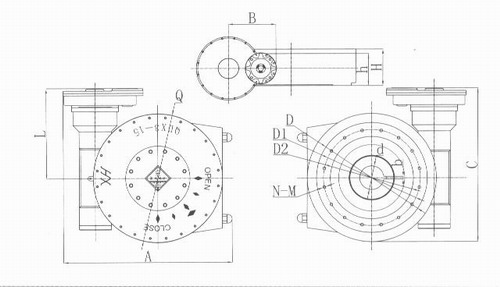

| 连接尺寸 | ||||||||
| 连接法兰(D) | 300 | 350 | 415 | 475 | 550 | 650 | 800 | 1200 |
| 连接孔中心(D1) | 254 | 298 | 356 | 406 | 483 | 590 | 720 | 1050 |
| 法兰凹面(D2) | 200×5 | 230×5 | 260×5 | 300×8 | 370×8 | 490×8 | 600×8 | 900×10 |
| 孔数：孔径(N-M) | 8-M20 | 8-M20 | 12-M20 | 12-M20 | 12-M22 | 12-M27 | 12-M30 | 16-M30 |
| 轴孔(dmin-max) | 75-85 | 75-85 | 90-100 | 98-120 | 115-145 | 160-180 | 200-250 | 260-300 |
| 标准轴孔(d) | 80 | 80 | 90 | 110 | 130 | 160 | 200 | 260 |
| 平键X条数X900(b) | 22×2 | 22×2 | 28×2 | 28×2 | 32×2 | 32×2 | 36×2 | 45×2 |
| 安装高度(h) | 120 | 120 | 150 | 180 | 195 | 205 | 250 | 300 |
| A | 577.5 | 627.5 | 753 | 873 | 1133 | 1273 | 1404 | 1770 |
| B | 272.5 | 272.5 | 327.5 | 327.5 | 423 | 423 | 520 | 520 |
| C | 555 | 590 | 687 | 787 | 922 | 1052 | 1359 | 1490 |
| L | 385 | 415 | 477 | 517 | 602 | 812 | 825 | 1025 |
| H | 150 | 150 | 170 | 200 | 220 | 240 | 350 | 405 |
| 箱体外径(Q) | 340 | 410 | 480 | 590 | 690 | 840 | 1070 | 1400 |
