单级蜗轮箱添加时间：2021-08-27 14:22:48

产品详情

部分回转型阀门手动装置，该产品是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品共有10个型号。

The product is a 90° transition drive device, suitable for ball valve, butterfly valve, plug valve and other types of valves. Special type can output 360° Angle. There are 10 models of the product.

普通型连接数据表

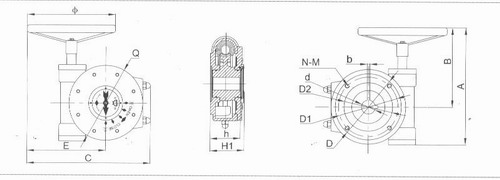

外形尺寸
型号	位置
型号	A	B	C	d	h	H	φ	φ1	2-b	N-M深 L	重量kg
QDX3-2	215	190	68	90	52	50	160	70	5	4-M8 12	8
QDX3-3	265	235	86	125	62	68	250	103	8	4-M10 23	13
QDX3-4	315	270	81	150	68	80	250	124	10	4-M12 23	16
QDX3-5	385	320	94	175	75	100	320	130	12	4-M16 25	23
QDX3-6	425	355	121	210	105	120	350	166	12	4-M20 37	37
QDX3-7	470	420	125	260	110	140	350	200	16	8-M16 27	48
QDX3-8	610	540	150	300	120	160	500	254	18	8-M16 27	71
QDX3-9	680	550	160	350	120	188	500	398	22	8-M20 45	95
QDX3-10	780	620	180	415	150	230	500	356	28	12-M20 50	160

技术数据
型号	2	3	4	5	6	7	8	9	10
速比	30:1	42:1	43:1	54:1	48:1	58:1	53:1	63:1	66:1
输入力矩Nm	40	78	98	112	122	133	156	156	156
输出力矩Nm	300	820	1050	1500	1460	1920	2060	2460	2574
旋转行程	90°	90°	90°	90°	90°	90°	90°	90°	90°
限位调整	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°
连接尺寸
连接法兰φ	90	125	150	175	210	260	300	350	415
连接孔中心φ	70	102	125	140	165	200	254	298	356
法兰凹面φ	55×3	70×3	85×3	100×4	130×5	160×5	200×5	230×5	260×5
孔径：孔数	M8×4	M10×4	M12×4	M16×4	M20×4	M16×8	M16×8	M20×8	M20×12
轴孔直径mm	14～18	22～26	28～32	35～38	38～48	45～58	55～70	75～85	90～100
平键尺寸×条数×位置	5×5	8×7	10×8	12×8	12×8×2×90°	16×10×2×90°	18×11×2×90°	22×14×2×90°	28×16×2×90°
安装高度	52	62	68	75	105	110	120	120	150
手轮直径φ	160	240	280	320	350	400	500	500	500
阀门参配
蝶阀参配DN	80-100	125-150	200-250	300-350	400-450	500-500	700	800	900-1000
球阀门参配DN	50	80	100	150	200	250-300	350	400	500
